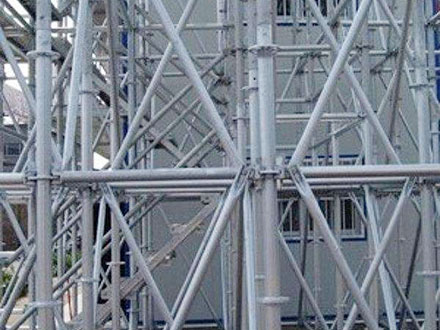

就當今常見的建筑用腳手架而言，盤扣式腳手架是應用非常廣泛的一種。作為一種源于德國的新型腳手架，其優越性是許多傳統支架所不能比擬的。為了工程的需要，很多承包商會購買盤扣式腳手架。它們往往更關注價格、質量和交貨期。

盤扣式鋼管腳手架從我國外墻腳手架發展到今天，其在安裝、可靠性、安全性、經濟性等方面的不足。本公司根據我公司實際使用的外支架盤扣式鋼管腳手架，具有裝拆方便、安裝靈活、美觀、節能、環保等優點。同時，新型外墻腳手架結構形式新穎。由于它與傳統的扣件式外框架相比，具有快速、可靠、安全、省力、節能環保等優點，因而具有明顯的社會和經濟效益。

今天就給大家介紹一種外支架的施工工法，主要適用于落地式及懸吊外架的施工。

一、工作特點：

特別設計的插板和鎖緊結構。接縫設計時考慮了自重力的作用，使接頭具有可靠的雙向自鎖能力，作用于橫桿上的載荷由盤扣傳給立桿，承插式盤扣具有較強的抗剪切能力，其可靠性較高。多級聯接，架體搭建靈活，人工搭建效率較高。

支盤式外支架具有良好的整體性。沒有支承件，鎖定結構，確保支架穩定。如一人一人，一把鐵錘，也能實現搭架。

高度的建造和拆卸效率。整架結構簡單、拆裝方便、快捷，極少有螺栓作業和零散扣件丟損。裝料時，工人用一把鐵錘就能完成整個工作。

與傳統的扣盤式外支架相比，承插式外支架的壽命要高得多，一般可使用10年以上。組件采用耐摩擦、耐摩擦、觀感質量好，而且不用刷漆，節能環保。

二、適用范圍：

用于建筑工程結構的外部保護與裝飾。

三、加工原則：

使用立桿.橫桿.斜拉桿.可調節的底托和其他構件組成。立桿采用套管插接連接，橫桿與斜拉桿通過桿頭與接線卡的入立桿連接，用楔形插銷連接。并且按照規定設置連接點，形成幾何不變的結構體系，其上鋪裝扣壓型鋼板，外側掛安全網封閉，用于建筑外部的建筑保護及裝飾。

四、施工工藝和操作要點：

4.1建設流程。

預埋件的施工準備→預埋件螺栓→混凝土澆筑→加工字鋼→固定工字鋼→槽鋼鋪設→腳手架搭設→掛安全防護網。

4.2操作要點

4.2.1預先埋設的預制螺栓。

預應力錨桿由兩根Φ20細絲釘與5mm厚鋼板焊接而成，預應力錨桿綁扎前，首先根據所設計的步距把型鋼的中心線放在模板上，然后將預制螺栓用鐵釘固定到模板上，中心線在兩個螺栓之間，比樓板厚一些厚的塑料套管套在螺栓上(便于對預埋件循環使用)，然后用膠帶將露出套管部分的螺栓包裹起來(防止?jié)沧⒒炷習r泥漿濺到螺栓)。懸掛外框架預埋螺栓的錨固方法見下圖4.2.1。

圖示4.2.1懸掛式外框架預埋螺栓的錨固圖表。

4.2.2型鋼的鋪設。

澆注完成后，開始鋪設工字鋼，校正出、出、出的位置，用雙螺帽固定。當工字鋼固定后，在其上沿架體沿架體縱向連續敷設槽鋼，槽鋼U口向上設置，并在工字鋼上焊接(見圖4.2.2-1懸挑外架型鋼鋪設節點示意圖)。如果工字鋼穿墻，則需要將一個木箱套在工字鋼穿墻處，以便于拆下腳手架后將工字鋼取下。

4.2.3腳手架安裝。

1.懸挑層槽鋼固定后，承插式下扣式外架立桿方能用可調節的底托放置在槽鋼U型槽中，再按照正常的施工工序搭好第一排架后，槽鋼表面上豎桿和豎桿之間的橫桿立即安裝好，方能繼續將其搭起，每層每層的高度都要大于每一層的高度，每一層都要高一步(作護欄)。

2.每次腳手架搭設時，必須鋪好掛板，并安裝豎向斜桿.連墻桿、懸挑層與建筑物用木板鋪設成硬隔離。

3.操縱層腳手架滿鋪扣式踏板，腳手架和建筑物之間的空隙用腳手板或小兜網水平保護，留下12~15cm的間隙。

4.連墻件采用預埋在剪力墻或地板內，按二次、三次跨布置，不能在山墻位置埋設鋼管的，采用螺桿洞進行加固，所有連墻件必須刷紅漆。懸挑外架的搭設截面。

5.承插式盤扣式外支架應沿架體縱向設置五個垂直方向的斜拉桿。

6.承插盤扣式外架橫向每步用普通鋼管連接盤扣式立桿，每根普通鋼管至少用三個交叉扣件，并在架體的垂直方向上連續設置剪刀撐。圖4.2.3-2中所示的承插式盤扣式外架斷開的連接。

圖示4.2.3-2承插式外框架在插接板斷口的連接圖示。

4.2.4安裝安全網。

插銷盤扣式外支架外立桿內側張?jiān)O(shè)密目安全網，并用橫桿系緊，每隔六層設一道平網防護，立網采用鐵絲和橫桿.立桿綁扎牢固，網片和拼頭外面必須牢固捆綁，間隙不能超過20cm，安全網張?jiān)O(shè)在外立桿內部，張?jiān)O(shè)高度不能低于施工面1.2m。

4.2.5拆下承插式盤扣外架。

拆下次序?yàn)椋喊踩W(wǎng)→擋腳板→護欄-護體→掛鉤踏板→豎向斜拉桿→橫桿→豎桿→縱向支撐。剪刀撐。

1.承插式盤扣外架的拆除須征得項目部同意，并由專業負責人對操作者進行安全技術交底。在拆毀腳手架之前要清理干凈。

2.拆下承插式盤扣外架，劃分作業區域，在四周設置圍欄或設立警戒標志，在地面有專人指揮，禁止非工作人員進入。

3.拆卸承插式盤扣外架時，高空作業人員必須戴好安全帽，系好安全帶，穿軟底鞋。

4.承插式盤扣外架拆除時，應遵循由上向下.先搭后拆，后搭先拆的原則，先拆掉攔板掛鉤踏板.剪刀撐.斜撐.橫桿，按一步一步原則依次拆除，嚴禁上下同時拆除。

5.連墻件隨腳手架拆除進度逐層拆除，禁止先將連接墻整層或數層拆下腳手架，分段拆除高差不超過2步，若高差大于2步，應增設墻件加固。

6.拆下承插式盤扣外架時，指揮上、下相配合，動作協調，在拆掉與另一人有關的扣件時，應先通知對方，防止墜落。不得將不牢固的桿放在架體上。

7.在拆除大面積腳手架之前，預留的上料臺應預先加固，以保證拆除后的完整性.安全.穩定。

8.拆下的材料用繩索栓住運輸，禁止拋擲，按指定地點，隨拆隨運，分類堆放，當天拆除當天清理，拆除過程中不能拋出，如需換人，必須在拆掉前一天清除，如需換換物品時，應按指定地點運送，并應在當日清除。

5.材料和設備。

5.1基本材料。

5.1.1豎桿.橫桿。

立桿：使用直徑Q345AΦ48×3.2厚焊接鋼管；橫桿：采用直徑Q235B的48×3.2厚焊接鋼管。機械性能必須符合JGJ231-2010國家現行標準JGJ231-2010《建筑施工支座安全技術規范》，同時，鋼管表面平整、光滑，無裂紋.分層.壓痕.劃線及硬彎。

5.1.2腳手板。

腳踏采用懸掛壓型鋼制。

5.1.3型鋼(吊桿)

使用18#工字鋼，工字鋼的質量必須達到規格要求。

5.1.4槽鋼(懸挑)

槽鋼為12.6，槽鋼質量應符合規范要求。

5.1.5預制螺栓(吊桿)

固定型鋼懸挑梁采用Φ20螺栓，螺栓材料應符合現行國家標準。

5.2機械設備。

所用機械設備見表5.2。

表5.2機械設備清單。

6.質量控制。

6.1質量控制標準。

外接插式盤扣式鋼管腳手架施工質量執行國家現行標準《建筑施工中插扣式鋼管支架安全技術規范》(JGJ231-2010)。

6.2質量保證措施。

1.承插盤扣式外架搭設完畢或分段搭設完畢，腳手架工程按規定檢驗質量，驗收合格后才能投入使用。

2.及時驗收腳手架工程的質量，驗收時應提供以下文件：

1)按照有關文件和法規要求形成的施工組織設計文件。

2)腳手架構造件的出廠證書或質量分級合格標志。

3)腳手架工程的施工記錄和質量檢驗記錄。

4)腳手架搭建時的重要問題和處理記錄。

5)腳手架工程施工驗收?qǐng)?bào)告。

3.對承插式外支架工程質量的驗收，除查驗有關文件外，還應進行現場檢查，重點檢查下列各項，并記入施工驗收?qǐng)?bào)告。

1)構件及加強件是否完整，質量合格，接頭和掛扣是否牢固可靠。

2)安全網張掛和扶手設置是否完備。

3)底托是否松脫，立桿是否懸掛。

4)連接件.斜拉桿.剪刀撐等結構設置是否符合要求。

5）垂直度.水平度是否合格。

6)盤扣銷松脫，有無過載現象。

7.安保措施。

嚴格執行“安全第一，預防為主”的方針，根據國家有關規定.規章，結合單位實際情況和工程的具體特點，由專職安全員、班組兼職安全員、現場安全用電負責人參加安全生產管理網絡，落實安全生產責任制，認清各層次人員的責任，抓好項目安全生產。

支架結構應牢固、可靠，并按正確的順序安裝和拆卸，這對確保安全至關重要。

當腳手架靠近可能有人跌落的地方時，每三層腳手板底部應設置兜底網或安全平網。每層樓的過道入口都要安裝防護棚，并懸掛安全標志。腳手架的構件件必須按照規范要求進行檢驗，檢驗合格后才能使用。

在腳手架搭設過程中要做好質量檢查，發現問題要及時糾正，搭設質量檢驗合格后方可投入使用，并掛上標識，并懸掛醒目的警示標志。

在腳手架使用過程中，操作層施工荷載應符合設計要求，不能超載，不能支撐模板.拉風繩.泵送混凝土輸送管固定在外架上，禁止任意懸掛起重設備。

六、六級以上大風、霧.雨.雪天氣應停止腳手架作業，雨霧后上架操作應采取防滑措施，清除積雪。

在腳手架的使用過程中，應有專人負責腳手架的檢查和保證。腳手架要做好防火工作，各樓層要配置水源，每段外架上掛一定數量的消防器材。使用電焊腳手架時，必須有防火措施，并有專人看守。

氧氣瓶和乙炔瓶隔離存放，嚴格確保氧氣瓶不沾污油污，乙炔發生器設有安全保護裝置，防止回火。在離路面不遠的地方，應采取保護措施，防止墜落傷人。

8.利益分析。

該法與傳統外墻扣件式鋼管腳手架相比，由于采用模數化設計，構造簡單，便于安裝，便于安裝，在裝拆過程中，與傳統外墻扣件式鋼管腳手架相比，其與傳統外墻扣件式扣件相比，結構簡單，安裝方便，且易拆卸，成本低，損失少。

該法中的外壁承插式盤扣鋼管腳手架采用鍍鋅鋼管桿，外觀形象好，不需刷漆且耐腐蝕，經久耐用，經久耐用，它的使用壽命大大高于傳統扣件式鋼管腳手架，不僅節省成本，減少損耗，而且對周?chē)h(huán)境沒有污染，取得了良好的經濟和社會效益。

該法中的外墻承插式盤扣式腳手架采用帶扣壓型鋼跳板，與傳統扣件式鋼管腳手架相比，鋼跳板安全可靠.防火性好.使用壽命高，同樣具有較高的經濟效益和社會效益。
